Bình giãn nở là gì và có cần thiết cho hệ thống nước nóng?

Bình giãn nở trong hệ thống nước nóng trung tâm Heatpump giúp hấp thụ sự giãn nở của nước khi gia nhiệt, ổn định áp suất và bảo vệ đường ống, bình bảo ôn. Cùng Nguyễn Vũ, kỹ thuật viên của NEFA Heatpump tìm hiểu chi tiết về bộ phận quan trọng này trong hệ thống nước nóng trung tâm Heatpump.

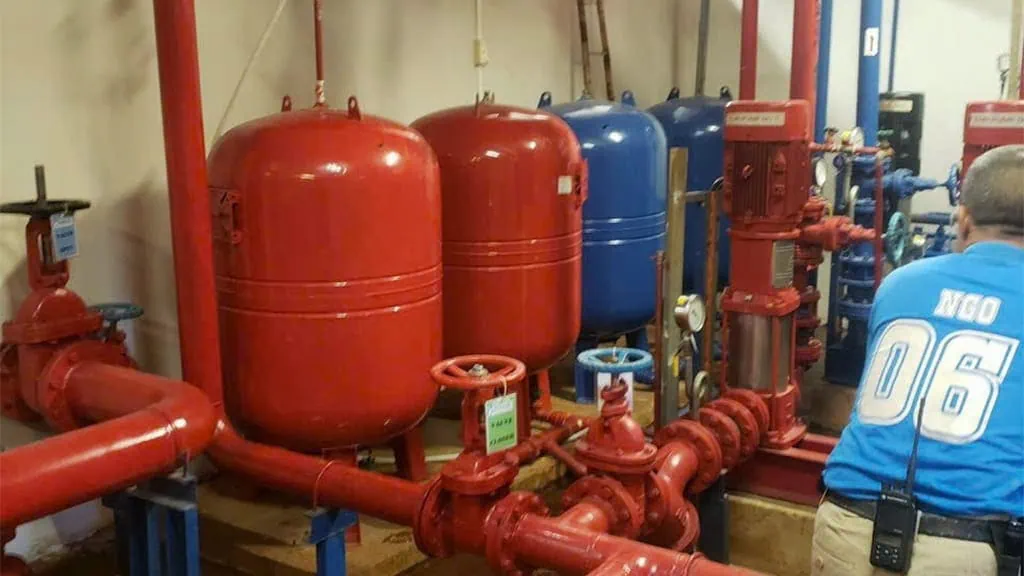

Bình giãn nở trong hệ thống nước nóng trung tâm là gì?

Trong hệ thống máy nước nóng trung tâm Heatpump, bình giãn nở là một thiết bị có nhiệm vụ hấp thụ sự thay đổi thể tích của nước khi nhiệt độ tăng lên, từ đó giúp kiểm soát áp suất và bảo vệ toàn bộ hệ thống.

Khi máy Heatpump hoạt động, nước trong bình bảo ôn được gia nhiệt từ nhiệt độ thấp lên nhiệt độ cao hơn. Trong quá trình này, nước sẽ giãn nở về thể tích. Do hệ thống nước nóng thường là một mạch kín, lượng nước giãn nở này không có không gian để thoát ra ngoài, khiến áp suất bên trong đường ống và bình chứa tăng lên.

Bình giãn nở được lắp đặt để tạo ra một khoảng đệm, cho phép lượng nước dư do giãn nở được hấp thụ, giúp áp suất hệ thống luôn nằm trong giới hạn an toàn.

Nguyên lý hoạt động của bình giãn nở

Bình giãn nở hoạt động dựa trên nguyên lý nén giãn của lớp khí bên trong bình. Cấu tạo cơ bản của bình gồm:

• Vỏ bình chịu áp lực.
• Màng cao su ngăn cách nước và khí.
• Khoang khí được nạp sẵn áp suất.

Khi nhiệt độ nước tăng, thể tích nước giãn nở làm áp suất hệ thống tăng lên. Lúc này, nước sẽ đi vào bên trong bình giãn nở, làm màng cao su biến dạng và nén phần khí phía trong. Nhờ khả năng nén của khí, bình giãn nở hấp thụ phần thể tích tăng thêm của nước, giúp giảm mức tăng áp suất trong hệ thống.

Khi nhiệt độ giảm, nước co lại, lượng nước trong bình giãn nở sẽ quay trở lại hệ thống để duy trì áp suất ổn định.

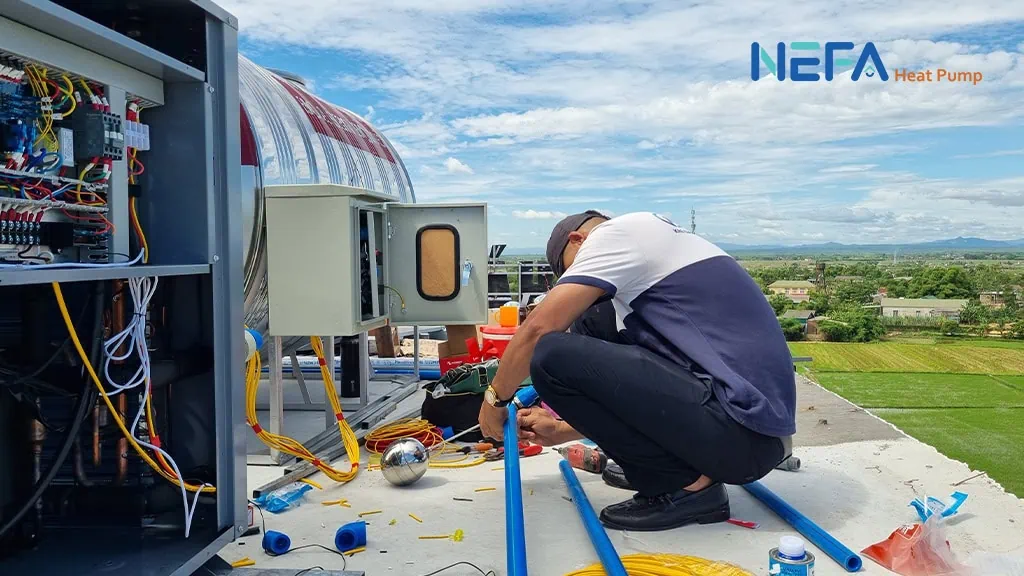

Bình giãn nở có cần thiết cho hệ thống nước nóng trung tâm không?

Câu trả lời là có, đặc biệt với các hệ thống nước nóng trung tâm Heatpump có bình chứa và mạch nước kín. Đối với những hệ thống nhỏ, đơn giản, hiện tượng giãn nở nhiệt đôi khi có thể được giải quyết thông qua các thiết bị bảo vệ khác. Tuy nhiên, với hệ thống Heatpump trung tâm có dung tích nước lớn, việc kiểm soát sự giãn nở là rất quan trọng.

Bình giãn nở giúp hệ thống:

• Ổn định áp suất trong đường ống.
• Giảm áp lực lên bình bảo ôn.
• Hạn chế van an toàn phải xả nước liên tục.
• Bảo vệ đường ống và các thiết bị kết nối.
• Tăng độ bền cho toàn bộ hệ thống.

Đặc biệt với các công trình như khách sạn, resort, chung cư hoặc nhà máy, việc sử dụng bình giãn nở gần như là giải pháp cần thiết để đảm bảo hệ thống vận hành ổn định lâu dài.

Vai trò của bình giãn nở trong hệ thống nước nóng trung tâm

Kiểm soát áp suất khi nước nóng lên

Trong quá trình gia nhiệt, nước tăng thể tích làm áp suất trong hệ thống tăng theo. Nếu không có vị trí để hấp thụ lượng nước giãn nở, áp lực này có thể truyền trực tiếp lên bình bảo ôn, đường ống, van kết nối và các thiết bị điều khiển. Bình giãn nở giúp giảm sự dao động áp suất, giữ hệ thống hoạt động trong trạng thái ổn định.

Giảm tình trạng van an toàn thường xuyên xả nước

Khi áp suất tăng quá mức, van an toàn sẽ mở để xả bớt áp lực. Tuy nhiên, nếu hệ thống không có bình giãn nở hoặc bình được lựa chọn không phù hợp, van an toàn có thể phải hoạt động thường xuyên. Điều này dẫn đến:

• Hao hụt nước trong hệ thống.
• Áp suất thay đổi liên tục.
• Giảm tuổi thọ van an toàn.
• Tăng nhu cầu bảo trì.

Bình giãn nở giúp giảm tải cho van an toàn bằng cách xử lý phần nước giãn nở ngay từ đầu.

Bảo vệ bình bảo ôn và đường ống

Bình bảo ôn là bộ phận chứa lượng nước lớn trong hệ thống Heatpump. Khi áp suất tăng liên tục, các mối nối, đường ống và thành bình có thể chịu áp lực lớn hơn thiết kế. Việc bổ sung bình giãn nở giúp giảm tác động của quá trình giãn nở nhiệt, góp phần kéo dài tuổi thọ các thiết bị trong hệ thống.

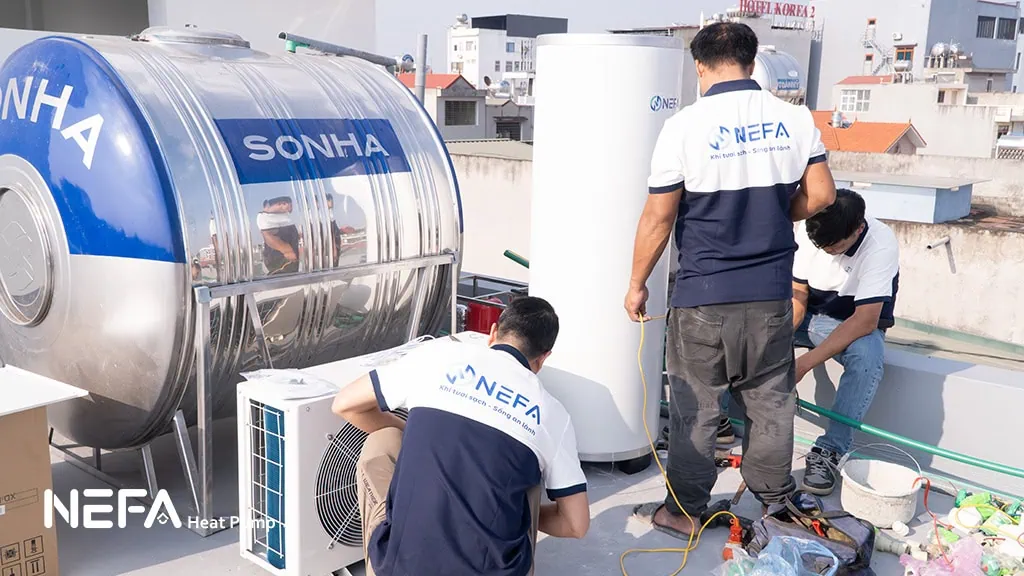

Khi nào cần lắp bình giãn nở cho hệ thống Heatpump?

Không phải tất cả các hệ thống máy nước nóng trung tâm Heatpump đều bắt buộc phải lắp bình giãn nở. Tuy nhiên, đối với những hệ thống có dung tích nước lớn, hệ thống kín hoặc yêu cầu vận hành ổn định liên tục, bình giãn nở là một thiết bị quan trọng giúp kiểm soát sự thay đổi áp suất và bảo vệ các thiết bị trong hệ thống.

Trong quá trình gia nhiệt, nhiệt độ nước tăng lên sẽ làm thể tích nước giãn nở. Nếu phần thể tích tăng thêm này không có không gian để hấp thụ, áp suất bên trong đường ống và bình bảo ôn có thể tăng cao, gây ảnh hưởng đến độ bền của các thiết bị.

Hệ thống có dung tích nước lớn

Bình giãn nở thường được tính toán sử dụng cho những hệ thống có lượng nước lưu trữ và tuần hoàn lớn như:

• Bồn bảo ôn dung tích lớn.
• Hệ thống có nhiều điểm sử dụng nước nóng.
• Công trình có đường ống cấp – hồi dài.

Khi lượng nước trong hệ thống càng lớn, mức độ giãn nở do thay đổi nhiệt độ cũng càng nhiều. Nếu không có thiết bị hấp thụ phần thể tích nước tăng thêm, áp suất hệ thống có thể dao động mạnh trong quá trình máy Heatpump liên tục gia nhiệt.

Bình giãn nở giúp tiếp nhận lượng nước giãn nở này, từ đó duy trì áp suất ổn định hơn và giảm áp lực lên các bộ phận như bình bảo ôn, đường ống, van và các điểm kết nối.

Hệ thống kín có van một chiều

Trong các hệ thống nước nóng trung tâm hiện nay, đường cấp nước lạnh vào bình bảo ôn thường được lắp van một chiều để ngăn nước nóng chảy ngược về nguồn cấp.

Tuy nhiên, khi nước trong hệ thống nóng lên và giãn nở, lượng nước tăng thêm không thể quay ngược trở lại đường cấp nước lạnh. Khi đó, áp suất bên trong hệ thống sẽ có xu hướng tăng lên.

Bình giãn nở lúc này đóng vai trò như một khoang đệm, tiếp nhận phần thể tích nước dư thừa do quá trình gia nhiệt, giúp hạn chế tình trạng:

• Van an toàn thường xuyên xả nước.
• Áp suất tăng đột ngột.
• Rò rỉ tại các mối nối.
• Giảm tuổi thọ thiết bị.

Công trình yêu cầu vận hành ổn định liên tục

Đối với các công trình như khách sạn, resort, bệnh viện, nhà máy hoặc khu căn hộ, hệ thống nước nóng thường phải hoạt động trong thời gian dài với tần suất sử dụng cao.

Trong những trường hợp này, việc duy trì áp suất ổn định là yếu tố rất quan trọng để hạn chế sự cố và đảm bảo nguồn nước nóng liên tục. Bình giãn nở giúp hệ thống:

• Giảm dao động áp suất trong quá trình gia nhiệt.
• Hạn chế tác động lên các thiết bị thủy lực.
• Tăng độ ổn định khi vận hành liên tục.
• Hỗ trợ kéo dài tuổi thọ toàn bộ hệ thống.

Vì vậy, với các công trình có quy mô lớn hoặc yêu cầu cao về độ tin cậy, việc tính toán và lắp đặt bình giãn nở ngay từ giai đoạn thiết kế sẽ giúp hệ thống máy nước nóng trung tâm Heatpump vận hành an toàn, hiệu quả và bền bỉ hơn trong thời gian dài.

Cách lựa chọn bình giãn nở cho hệ thống nước nóng trung tâm

Việc lựa chọn bình giãn nở cần dựa trên nhiều yếu tố, không chỉ dựa vào dung tích bình.

Các thông số cần tính toán gồm:

Việc chọn bình quá nhỏ có thể khiến áp suất vẫn tăng cao, trong khi bình quá lớn sẽ làm tăng chi phí đầu tư không cần thiết.

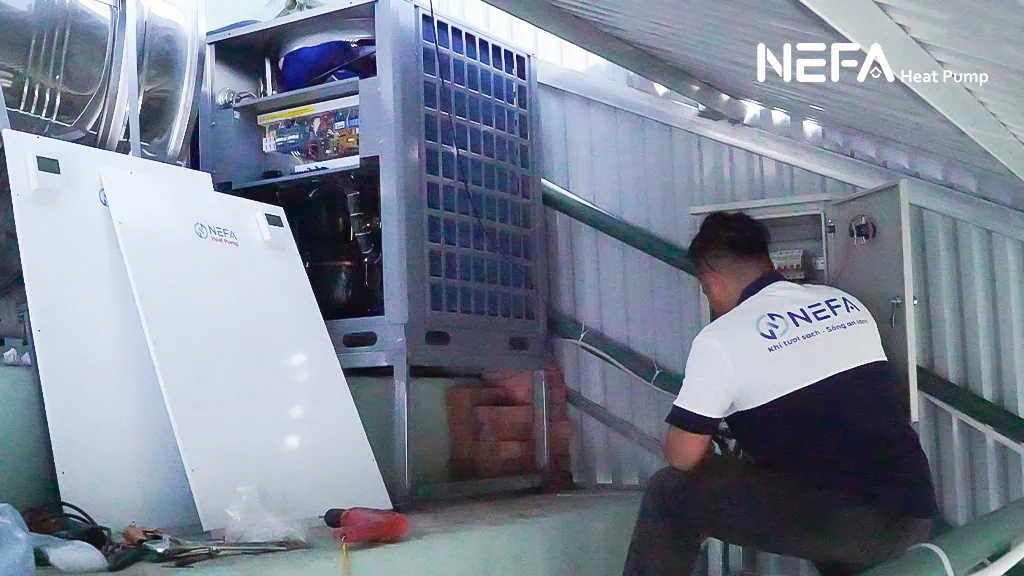

Bình giãn nở và van an toàn có thay thế cho nhau không?

Câu trả lời là Không. Hai thiết bị này có chức năng khác nhau:

• Bình giãn nở hấp thụ sự giãn nở của nước, ổn định áp suất
• Van an toàn xả áp khi áp suất vượt mức nguy hiểm

Bình giãn nở giúp hệ thống hạn chế tăng áp trong điều kiện vận hành bình thường, còn van an toàn đóng vai trò bảo vệ cuối cùng khi xảy ra tình trạng quá áp. Trong hệ thống nước nóng trung tâm thiết kế đúng kỹ thuật, hai thiết bị này thường được sử dụng kết hợp để đảm bảo an toàn.

Dấu hiệu bình giãn nở gặp vấn đề

Trong quá trình vận hành, nếu bình giãn nở hoạt động không hiệu quả, hệ thống Heatpump có thể xuất hiện một số dấu hiệu bất thường như van an toàn thường xuyên xả nước, áp suất tăng giảm không ổn định, đường ống phát sinh tiếng va đập hoặc hệ thống phải bổ sung nước liên tục.

Nguyên nhân thường đến từ việc bình bị mất áp suất khí ban đầu, màng cao su bên trong bị hư hỏng, lựa chọn sai dung tích bình hoặc bình đã sử dụng quá lâu và suy giảm khả năng làm việc.

Khi phát hiện các dấu hiệu trên, cần kiểm tra lại tình trạng bình giãn nở để đảm bảo hệ thống duy trì áp suất ổn định, hạn chế sự cố và bảo vệ các thiết bị trong hệ thống nước nóng trung tâm.

Câu hỏi thường gặp về bình giãn nở trong hệ thống nước nóng trung tâm

Máy nước nóng trung tâm Heatpump có bắt buộc phải lắp bình giãn nở không?

Không phải mọi hệ thống đều bắt buộc, nhưng với các hệ thống có dung tích nước lớn, mạch kín hoặc có van một chiều trên đường cấp nước, bình giãn nở là thiết bị rất nên có để kiểm soát áp suất và bảo vệ hệ thống.

Bình giãn nở đặt ở đâu trong hệ thống nước nóng?

Thông thường, bình giãn nở được lắp trên đường nước lạnh cấp vào bình bảo ôn hoặc vị trí phù hợp trong mạch thủy lực theo thiết kế của hệ thống. Vị trí lắp đặt cần đảm bảo dễ kiểm tra, bảo trì và kết nối đúng với sơ đồ thủy lực.

Bao lâu cần kiểm tra bình giãn nở?

Nên kiểm tra trong các đợt bảo trì định kỳ hệ thống nước nóng trung tâm, đặc biệt với các công trình vận hành liên tục. Kỹ thuật viên cần kiểm tra áp suất khí trong bình, tình trạng màng ngăn và khả năng hấp thụ giãn nở.

Trên đây, Nguyễn Vũ đã giải thích chi tiết về Bình giãn nở là gì và có cần thiết cho hệ thống nước nóng? Hy vọng bài viết đã mang đến những kiến thức hữu ích cho các bạn tham khảo. Nếu còn điều gì chưa rõ hãy để lại bình luận, Nguyễn Vũ sẽ hỗ trợ các bạn ngay khi nhận được câu hỏi.
