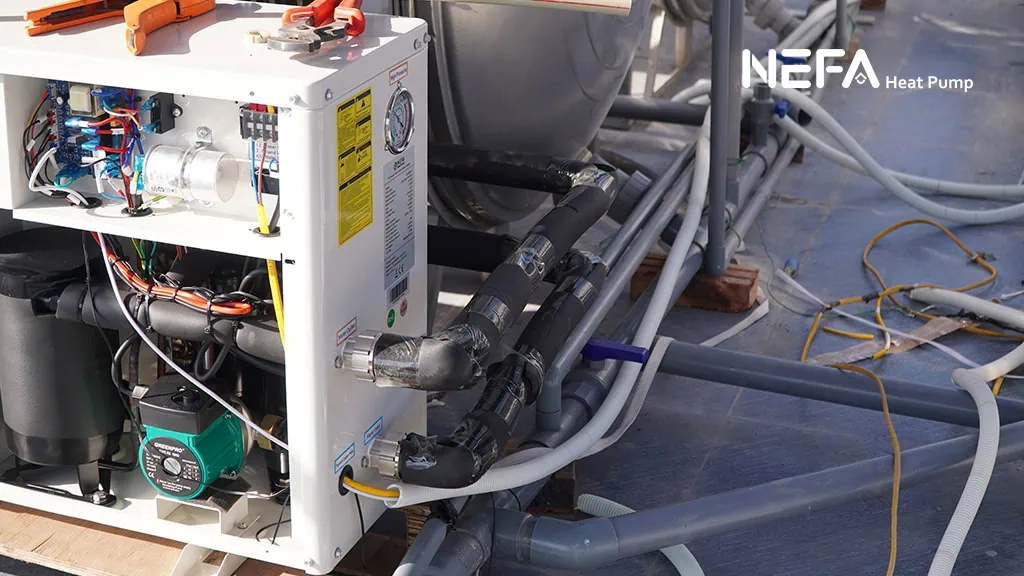

Thiết kế đường ống cho hệ thống nước nóng trung tâm đúng kỹ thuật

Thiết kế đường ống nước nóng trung tâm là một trong những yếu tố quan trọng quyết định hiệu suất, độ ổn định và khả năng tiết kiệm năng lượng của hệ thống nước nóng trung tâm Heatpump. Cùng Nguyễn Vũ, kỹ thuật viên của NEFA HeatPump tìm hiểu, lựa chọn vật liệu ống, tính toán kích thước, bố trí đường cấp – hồi, bảo ôn và lắp đặt đúng kỹ thuật giúp hệ thống cung cấp nước nóng nhanh, đồng đều và duy trì tuổi thọ lâu dài.

Vai trò của hệ thống đường ống trong máy nước nóng trung tâm

Trong hệ thống máy nước nóng trung tâm Heatpump, đường ống đóng vai trò như mạng lưới vận chuyển nhiệt năng từ máy bơm nhiệt, bồn bảo ôn đến các điểm sử dụng trong công trình.

Khác với máy nước nóng cục bộ chỉ cấp nước cho một vị trí, hệ thống trung tâm thường phải phục vụ nhiều khu vực khác nhau như phòng tắm, bếp, khu dịch vụ hoặc nhiều tầng trong cùng một công trình. Vì vậy, đường ống không chỉ cần đảm bảo khả năng dẫn nước mà còn phải hạn chế thất thoát nhiệt, duy trì áp suất và đảm bảo lưu lượng ổn định.

Một hệ thống đường ống thiết kế không phù hợp có thể gây ra nhiều vấn đề như:

• Nước nóng đến chậm.
• Nhiệt độ giữa các khu vực không đồng đều.
• Máy Heatpump phải hoạt động nhiều hơn.
• Tăng điện năng tiêu thụ.
• Giảm tuổi thọ thiết bị.

Do đó, việc thiết kế đường ống cần được tính toán ngay từ giai đoạn đầu thay vì chỉ lắp đặt theo kinh nghiệm.

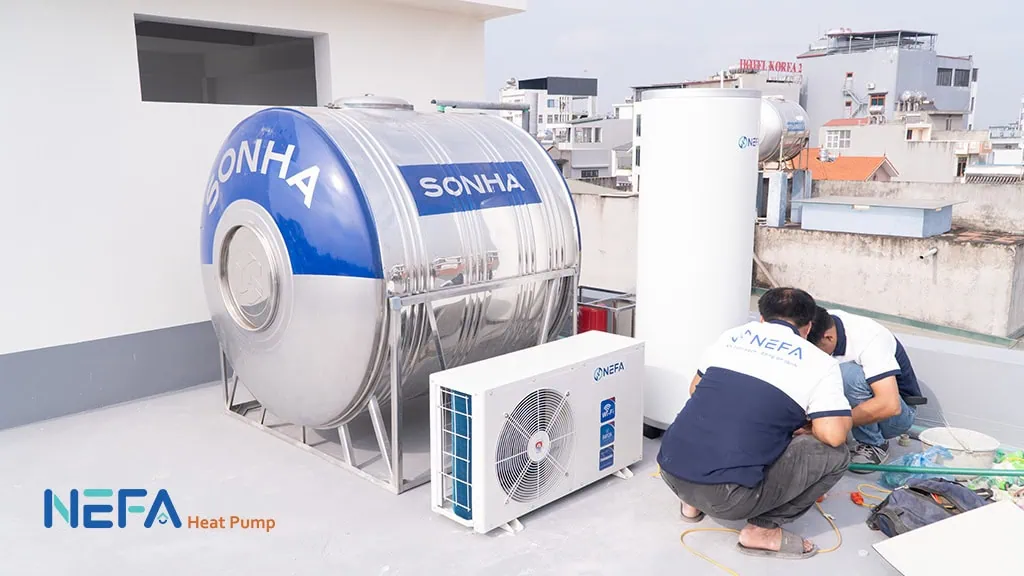

Các thành phần chính trong hệ thống đường ống nước nóng trung tâm

Một hệ thống đường ống trong máy nước nóng trung tâm Heatpump không chỉ đơn giản là đường dẫn nước nóng mà là một mạng lưới được thiết kế đồng bộ nhằm đảm bảo khả năng cấp nước ổn định, duy trì nhiệt độ và tối ưu hiệu suất vận hành. Tùy theo quy mô công trình, hệ thống thường bao gồm ba nhóm đường ống chính là đường cấp nước nóng, đường hồi tuần hoàn và đường cấp nước lạnh vào hệ thống.

Đường cấp nước nóng

Đường cấp nước nóng là tuyến ống có nhiệm vụ đưa nước nóng từ bồn bảo ôn đến các điểm sử dụng trong công trình như vòi sen, bồn tắm, lavabo hoặc các thiết bị cần sử dụng nước nóng.

Đây là tuyến ống chịu ảnh hưởng trực tiếp từ lưu lượng sử dụng thực tế, do đó cần được tính toán phù hợp ngay từ giai đoạn thiết kế. Nếu đường ống có kích thước không phù hợp, hệ thống có thể gặp tình trạng thiếu lưu lượng, nhiệt độ nước không ổn định hoặc thời gian chờ nước nóng kéo dài.

Ngoài kích thước đường ống, quá trình thiết kế cũng cần chú ý đến khả năng giữ nhiệt bằng cách sử dụng lớp bảo ôn phù hợp. Một đường ống cấp nước nóng được bảo ôn tốt sẽ giúp hạn chế thất thoát nhiệt trong quá trình vận chuyển, giảm số lần máy Heatpump phải gia nhiệt lại và nâng cao hiệu quả tiết kiệm năng lượng.

Đường hồi tuần hoàn nước nóng

Đối với những công trình có quy mô lớn hoặc khoảng cách từ phòng máy đến điểm sử dụng xa, hệ thống thường cần bổ sung thêm đường hồi tuần hoàn nước nóng.

Đường hồi có nhiệm vụ đưa phần nước trong đường ống đã giảm nhiệt sau một thời gian không sử dụng quay trở lại bồn bảo ôn để tiếp tục được gia nhiệt. Nhờ cơ chế tuần hoàn liên tục, nước nóng luôn được duy trì gần các điểm sử dụng, giúp người dùng nhanh chóng có nước nóng ngay khi mở vòi mà không phải chờ lượng nước nguội trong đường ống xả ra ngoài.

Đây là thành phần đặc biệt quan trọng đối với các công trình có nhiều điểm sử dụng như:

• Khách sạn.
• Resort.
• Biệt thự nhiều phòng.
• Chung cư.
• Công trình thương mại.

Nếu không có đường hồi tuần hoàn trong những hệ thống lớn, các khu vực ở xa bồn bảo ôn có thể gặp tình trạng nước nóng đến chậm, nhiệt độ không đồng đều và làm tăng lượng nước thất thoát trong quá trình sử dụng.

Đường cấp nước lạnh vào hệ thống

Đường cấp nước lạnh là tuyến ống có nhiệm vụ bổ sung nguồn nước mới vào bình bảo ôn khi người dùng lấy nước nóng ra sử dụng.

Khi nước nóng được tiêu thụ, lượng nước trong bình giảm xuống và cần được cấp bù bằng nước lạnh từ nguồn cấp chính. Tuyến nước lạnh này cần được thiết kế đúng kỹ thuật để đảm bảo áp lực cấp nước ổn định và bảo vệ các thiết bị trong hệ thống.

Trên đường cấp nước lạnh thường được bố trí các thiết bị hỗ trợ như van khóa, van một chiều, bộ lọc nước, van an toàn và bình giãn nở tùy theo thiết kế. Các thiết bị này có vai trò:

• Van khóa: hỗ trợ cô lập hệ thống khi cần bảo trì hoặc sửa chữa.
• Van một chiều: ngăn nước nóng chảy ngược về đường cấp lạnh.
• Bộ lọc nước: hạn chế cặn bẩn đi vào bình bảo ôn và các thiết bị bên trong.
• Van an toàn: bảo vệ hệ thống khi áp suất tăng vượt giới hạn cho phép.
• Bình giãn nở: hấp thụ sự thay đổi thể tích của nước khi nhiệt độ tăng, giúp duy trì áp suất ổn định.

Việc thiết kế đầy đủ các thành phần trong hệ thống đường ống giúp máy nước nóng trung tâm Heatpump vận hành ổn định, giảm hao phí năng lượng và kéo dài tuổi thọ của toàn bộ thiết bị.

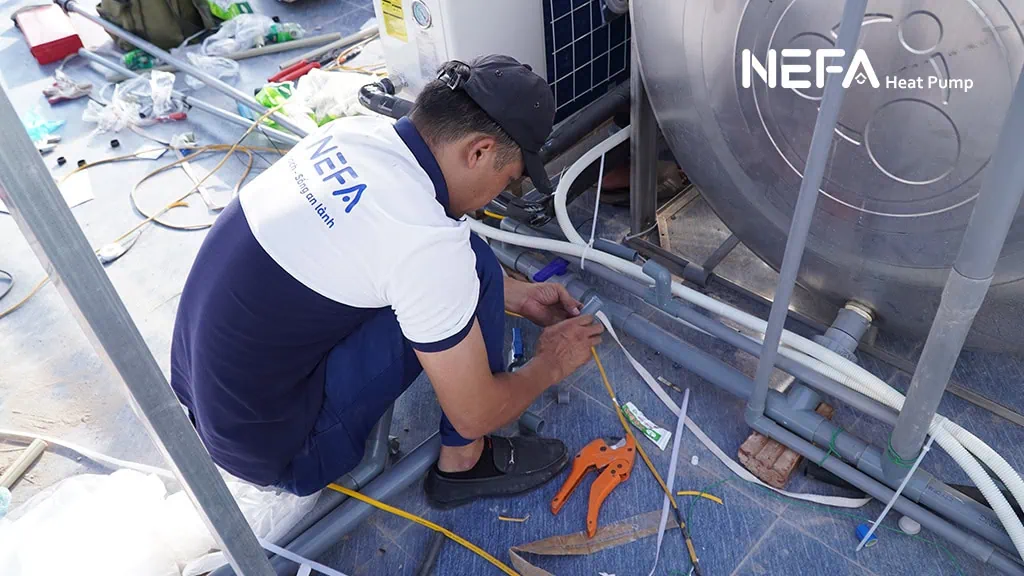

Nguyên tắc lựa chọn kích thước đường ống nước nóng trung tâm

Việc lựa chọn kích thước đường ống trong hệ thống máy nước nóng trung tâm Heatpump là một bước quan trọng ảnh hưởng trực tiếp đến khả năng cấp nước, độ ổn định nhiệt độ và hiệu quả vận hành của toàn bộ hệ thống. Kích thước ống không nên chỉ lựa chọn dựa trên công suất của máy Heatpump mà cần được tính toán dựa trên điều kiện sử dụng thực tế của từng công trình.

Trong quá trình thiết kế, kỹ thuật viên cần xem xét nhiều yếu tố như lưu lượng nước nóng cần cung cấp, số lượng điểm sử dụng, số tầng của công trình, chiều dài tuyến ống, áp suất hệ thống và tốc độ dòng chảy cho phép.

Đối với các công trình có nhiều phòng sử dụng nước nóng như khách sạn, resort, chung cư hoặc tòa nhà thương mại, nhu cầu cấp nước thường thay đổi theo từng thời điểm. Vì vậy, đường ống cần được tính toán đủ khả năng đáp ứng lưu lượng sử dụng cao điểm, đồng thời vẫn đảm bảo áp suất và nhiệt độ nước ổn định tại các vị trí xa nguồn cấp.

Nếu lựa chọn đường ống có đường kính quá nhỏ so với nhu cầu thực tế, tốc độ dòng chảy trong ống sẽ tăng cao, dẫn đến nhiều vấn đề như:

• Lưu lượng nước tại điểm sử dụng bị yếu.
• Tổn thất áp suất lớn trên đường ống.
• Nước nóng cấp không đồng đều giữa các khu vực.
• Bơm tuần hoàn phải hoạt động nhiều hơn để duy trì lưu lượng cần thiết.

Ngược lại, việc sử dụng đường ống có kích thước quá lớn cũng không phải là phương án tối ưu. Đường ống lớn sẽ làm tăng chi phí đầu tư ban đầu, tăng lượng nước tồn trong hệ thống và có thể làm tăng lượng nhiệt thất thoát nếu lớp bảo ôn không được thiết kế phù hợp.

Ngoài ra, đường kính ống quá lớn còn có thể khiến thời gian lưu chuyển nước chậm hơn, làm giảm hiệu quả của hệ thống tuần hoàn nước nóng, đặc biệt trong các công trình có yêu cầu cấp nước nóng nhanh.

Vì vậy, kích thước đường ống cần được tính toán dựa trên tổng thể hệ thống, bao gồm nhu cầu sử dụng thực tế, sơ đồ cấp – hồi nước nóng, công suất bơm tuần hoàn, chiều dài đường ống và điều kiện vận hành của công trình. Một hệ thống đường ống được thiết kế đúng kích thước sẽ giúp máy nước nóng trung tâm Heatpump vận hành ổn định, giảm tổn thất nhiệt, tiết kiệm điện năng và kéo dài tuổi thọ của các thiết bị trong hệ thống.

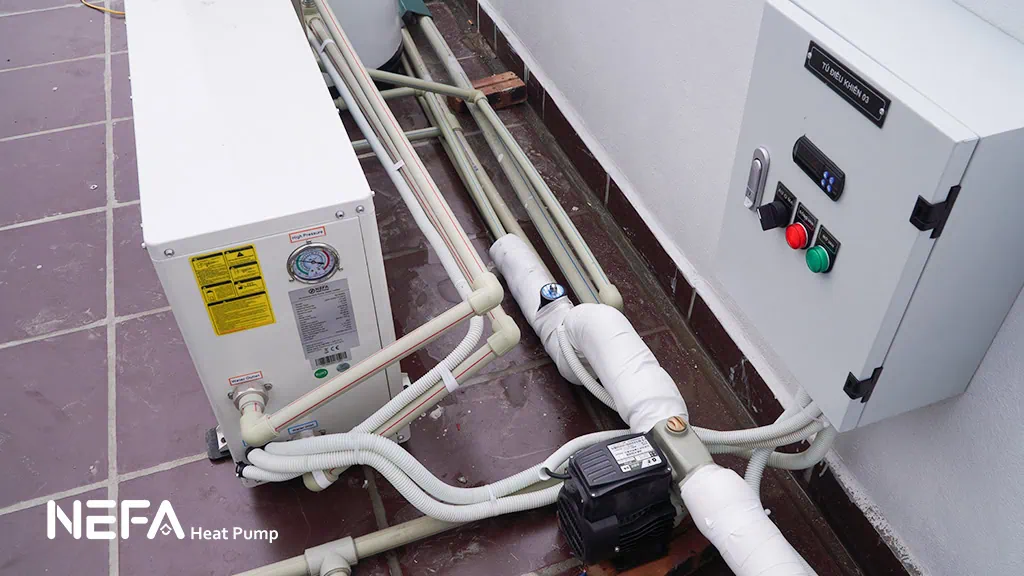

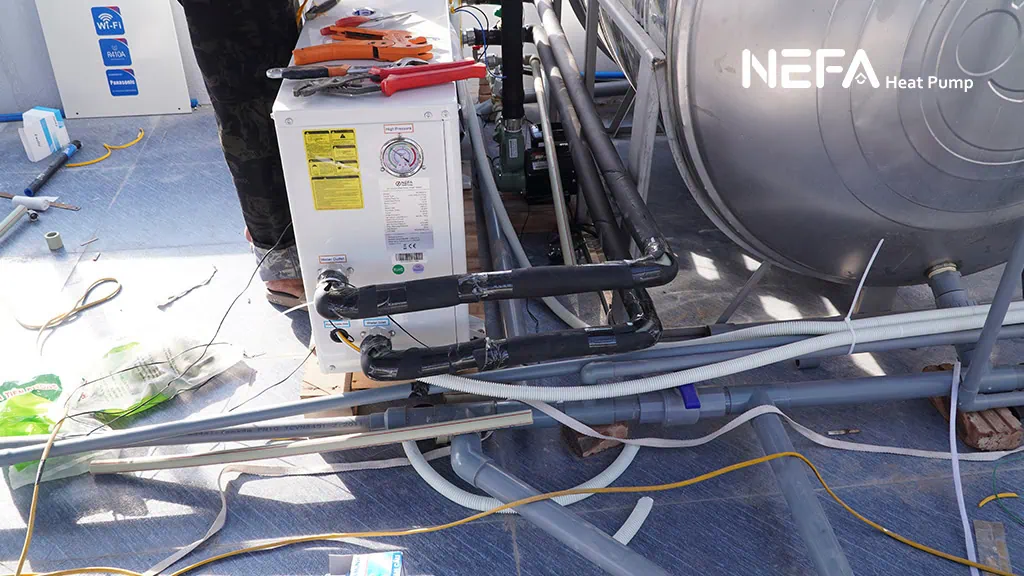

Lựa chọn vật liệu đường ống nước nóng trung tâm

Trong hệ thống máy nước nóng trung tâm Heatpump, đường ống đóng vai trò vận chuyển nước nóng từ bồn bảo ôn đến các điểm sử dụng. Việc lựa chọn vật liệu ống phù hợp ảnh hưởng trực tiếp đến độ bền hệ thống, khả năng giữ nhiệt, chi phí đầu tư và hiệu quả vận hành lâu dài.

Hiện nay, ba loại vật liệu được sử dụng phổ biến gồm ống PPR, ống inox và ống đồng. Mỗi loại có ưu điểm riêng và phù hợp với từng nhóm công trình khác nhau.

Ống PPR

Ống PPR (Polypropylene Random Copolymer) hiện là một trong những vật liệu được sử dụng rộng rãi trong hệ thống cấp nước nóng nhờ sự cân bằng giữa chi phí đầu tư, độ bền và khả năng vận hành ổn định.

Vật liệu nhựa PPR có khả năng chịu nhiệt tốt, phù hợp với phần lớn hệ thống máy nước nóng trung tâm Heatpump, đặc biệt trong các công trình có nhiệt độ nước nóng nằm trong khoảng thiết kế thông thường.

Ống inox

Ống inox thường được lựa chọn trong những công trình có yêu cầu cao về độ bền, vệ sinh nguồn nước và khả năng chống ăn mòn lâu dài. Các loại inox phổ biến trong hệ thống nước nóng gồm: Inox 304 và Inox 316.

Trong đó, inox 316 có khả năng chống ăn mòn cao hơn, phù hợp với môi trường đặc biệt như khu vực ven biển hoặc nơi có yêu cầu khắt khe về vật liệu.

Ống đồng

Ống đồng có lịch sử sử dụng lâu đời trong các hệ thống nhiệt nhờ khả năng truyền nhiệt tốt và chịu được nhiệt độ cao. Tuy nhiên, đối với hệ thống nước nóng trung tâm Heatpump quy mô lớn, việc sử dụng toàn bộ đường ống bằng đồng thường không phải lựa chọn phổ biến do chi phí đầu tư cao.

Tầm quan trọng của bảo ôn đường ống nước nóng

Bảo ôn là một trong những yếu tố quan trọng nhất khi thiết kế đường ống nước nóng trung tâm. Ngay cả khi sử dụng vật liệu ống chất lượng cao, hệ thống vẫn có thể bị thất thoát nhiệt nếu đường ống không được cách nhiệt đúng cách.

Lớp bảo ôn giúp:

• Duy trì nhiệt độ nước nóng.
• Giảm hao hụt nhiệt trên đường vận chuyển.
• Giảm thời gian máy Heatpump phải gia nhiệt lại.
• Tiết kiệm điện năng vận hành.

Đặc biệt với các tuyến ống dài hoặc đi ngoài trời, việc bảo ôn đúng kỹ thuật càng quan trọng để hạn chế ảnh hưởng từ môi trường bên ngoài.

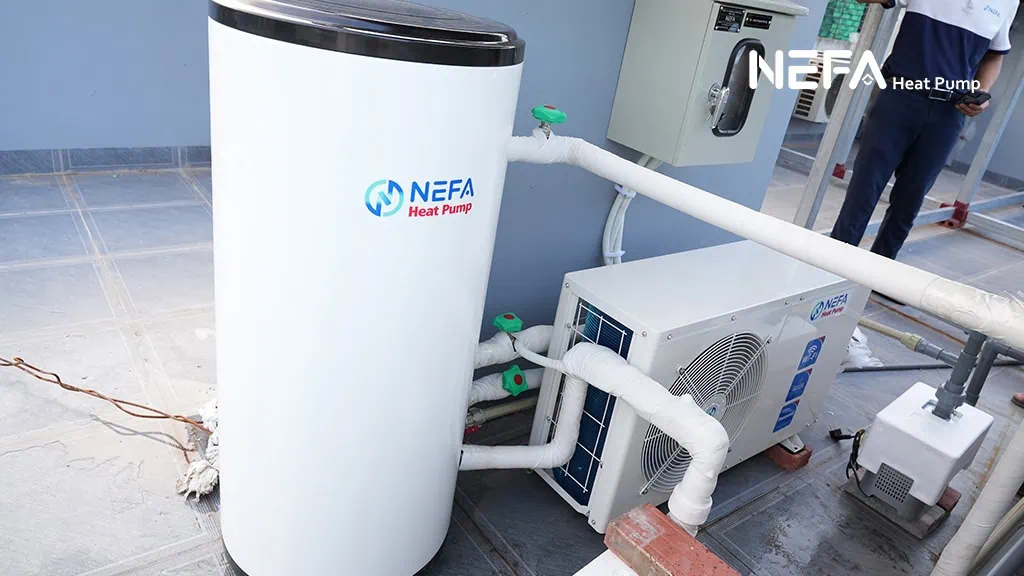

Thiết kế đường hồi tuần hoàn đúng kỹ thuật

Đường hồi tuần hoàn là một trong những thành phần quan trọng trong hệ thống nước nóng trung tâm Heatpump, đặc biệt đối với các công trình có nhiều điểm sử dụng hoặc khoảng cách từ phòng máy đến khu vực dùng nước lớn. Hệ thống đường hồi được thiết kế đúng sẽ giúp duy trì nguồn nước nóng luôn sẵn sàng, giảm thời gian chờ và đảm bảo nhiệt độ nước đồng đều giữa các khu vực.

Trong hệ thống tuần hoàn, nước nóng sau khi được gia nhiệt tại máy Heatpump và bồn bảo ôn sẽ được đưa đến các điểm sử dụng thông qua đường cấp. Phần nước còn lại trong đường ống sau một thời gian không sử dụng sẽ bị giảm nhiệt và được đưa quay trở lại bồn thông qua đường hồi để tiếp tục gia nhiệt.

Để hệ thống hoạt động hiệu quả, quá trình thiết kế cần đảm bảo bố trí đường hồi đến các khu vực sử dụng phù hợp, đặc biệt là những vị trí xa nguồn cấp. Đồng thời, bơm tuần hoàn nước nóng cần được lựa chọn đúng công suất dựa trên chiều dài đường ống, lưu lượng cần thiết và tổn thất áp suất trong hệ thống.

Bên cạnh đó, đối với các công trình có nhiều nhánh đường ống, cần thực hiện cân bằng lưu lượng giữa các khu vực bằng cách bố trí van điều chỉnh phù hợp. Việc này giúp nước nóng được phân phối đồng đều, tránh tình trạng một số nhánh nhận quá nhiều lưu lượng trong khi các khu vực khác không đủ nước nóng.

Nếu đường hồi tuần hoàn được thiết kế không đúng kỹ thuật, hệ thống có thể phát sinh nhiều vấn đề trong quá trình vận hành như:

• Các phòng gần bồn bảo ôn nhận nước nóng nhanh hơn.
• Những khu vực ở xa nguồn cấp phải chờ lâu mới có nước nóng.
• Nhiệt độ nước giữa các điểm sử dụng không đồng đều.
• Bơm tuần hoàn phải hoạt động nhiều hơn, làm tăng điện năng tiêu thụ.

Vì vậy, việc tính toán và thiết kế đường hồi tuần hoàn ngay từ đầu là yếu tố quan trọng giúp hệ thống máy nước nóng trung tâm Heatpump vận hành ổn định, tiết kiệm năng lượng và mang lại sự tiện nghi cao cho người sử dụng.

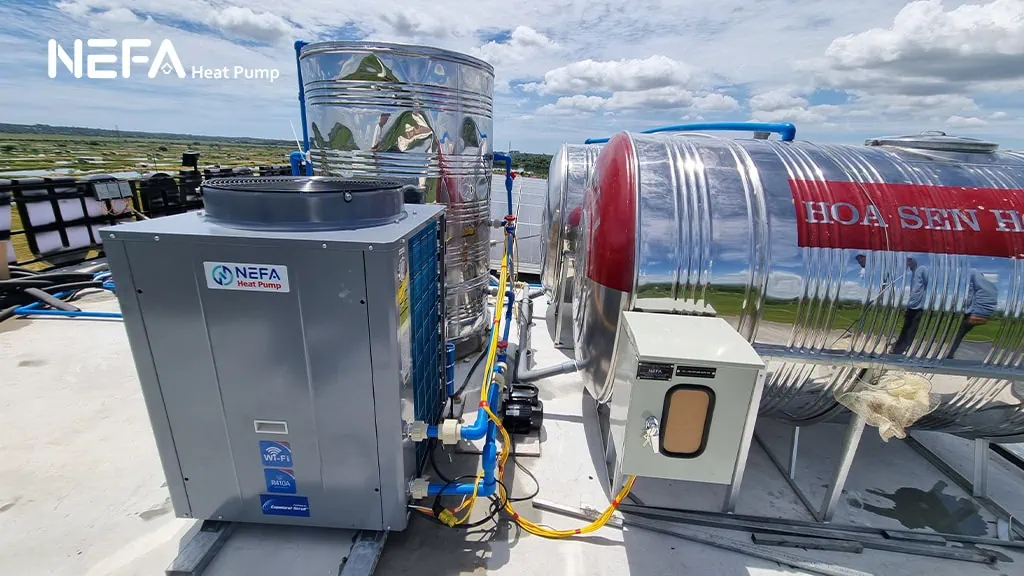

Các yêu cầu khi thi công đường ống nước nóng trung tâm

Quá trình thi công đường ống trong hệ thống máy nước nóng trung tâm Heatpump cần được thực hiện đúng kỹ thuật để đảm bảo khả năng vận hành ổn định, hạn chế thất thoát nhiệt và kéo dài tuổi thọ của toàn bộ hệ thống. Bên cạnh việc lựa chọn đúng loại vật liệu ống, các yếu tố như độ kín, vị trí lắp đặt van và kiểm tra áp lực trước khi vận hành cũng đóng vai trò rất quan trọng.

Đảm bảo độ kín của hệ thống đường ống

Độ kín là một trong những yêu cầu quan trọng nhất khi thi công hệ thống nước nóng trung tâm. Các vị trí mối nối giữa đường ống, van, phụ kiện kết nối hoặc thiết bị đầu cuối cần được kiểm tra kỹ nhằm đảm bảo không xảy ra hiện tượng rò rỉ trong quá trình sử dụng.

Các mối nối không đảm bảo có thể gây ra nhiều vấn đề như:

• Rò rỉ nước nóng.
• Sụt giảm áp suất trong hệ thống.
• Thất thoát nhiệt.
• Làm giảm hiệu suất hoạt động của máy Heatpump.

Đặc biệt với các hệ thống có đường ống dài hoặc nhiều điểm sử dụng, chỉ một vị trí rò rỉ nhỏ cũng có thể ảnh hưởng đến khả năng cấp nước nóng và làm tăng chi phí vận hành.

Bố trí van khóa và thiết bị bảo vệ hợp lý

Trong hệ thống nước nóng trung tâm, việc bố trí van tại các vị trí phù hợp giúp quá trình vận hành, bảo trì và sửa chữa trở nên thuận tiện hơn.

Các van khóa nên được bố trí tại những khu vực cần thiết để kỹ thuật viên có thể dễ dàng:

• Cô lập từng khu vực khi xảy ra sự cố.
• Ngắt một phần hệ thống khi bảo trì.
• Thực hiện sửa chữa mà không cần dừng toàn bộ hệ thống.

Ngoài van khóa, hệ thống còn có thể cần kết hợp các thiết bị bảo vệ như van một chiều, van an toàn hoặc các thiết bị điều chỉnh lưu lượng tùy theo thiết kế. Việc bố trí đúng vị trí các thiết bị này giúp hệ thống hoạt động an toàn hơn và giảm thời gian xử lý khi có sự cố phát sinh.

Kiểm tra áp lực trước khi đưa vào vận hành

Sau khi hoàn thiện việc lắp đặt đường ống, hệ thống cần được tiến hành thử áp lực trước khi đưa vào sử dụng chính thức. Quá trình thử áp giúp kiểm tra:

• Khả năng chịu áp lực của đường ống.
• Độ kín của các mối nối.
• Các vị trí có nguy cơ rò rỉ.

Nếu phát hiện bất kỳ điểm bất thường nào trong quá trình thử áp, cần xử lý ngay trước khi hệ thống vận hành thực tế. Việc bỏ qua bước kiểm tra này có thể dẫn đến các sự cố như rò nước, giảm hiệu suất hoặc phải sửa chữa sau khi công trình đã đi vào sử dụng.

Những lỗi thường gặp khi thiết kế đường ống Heatpump

Trong thực tế triển khai hệ thống nước nóng trung tâm, một số lỗi trong quá trình thiết kế đường ống có thể ảnh hưởng lớn đến hiệu quả vận hành và trải nghiệm sử dụng.

Không thiết kế đường hồi tuần hoàn

Đây là một trong những lỗi thường gặp ở các công trình có quy mô lớn. Khi không có đường hồi tuần hoàn, lượng nước nóng trong đường ống sẽ nhanh chóng giảm nhiệt khi không sử dụng.

Kết quả là người dùng phải chờ lâu hơn để nhận được nước nóng, đặc biệt tại các khu vực xa bồn bảo ôn hoặc phòng máy. Việc bổ sung đường hồi tuần hoàn kết hợp với bơm tuần hoàn phù hợp giúp duy trì nhiệt độ nước ổn định và giảm thời gian chờ khi sử dụng.

Thiếu bảo ôn hoặc sử dụng bảo ôn không phù hợp

Đường ống nước nóng nếu không được bảo ôn đúng tiêu chuẩn sẽ xảy ra hiện tượng thất thoát nhiệt trong quá trình vận chuyển. Điều này khiến:

• Nhiệt độ nước giảm nhanh hơn.
• Máy Heatpump phải hoạt động nhiều hơn để bù nhiệt.
• Điện năng tiêu thụ tăng lên.

Lớp bảo ôn phù hợp giúp duy trì nhiệt độ nước nóng, nâng cao hiệu suất tiết kiệm năng lượng và giảm chi phí vận hành lâu dài.

Lựa chọn sai kích thước đường ống

Kích thước đường ống cần được tính toán dựa trên lưu lượng sử dụng, chiều dài đường ống, số lượng điểm dùng nước và yêu cầu áp suất của hệ thống. Nếu đường ống quá nhỏ, hệ thống có thể gặp tình trạng:

• Lưu lượng nước yếu.
• Tổn thất áp suất lớn.
• Nhiệt độ nước không đồng đều.

Ngược lại, đường ống quá lớn sẽ làm tăng chi phí đầu tư và lượng nước tồn trong hệ thống.

Bố trí đường ống quá dài hoặc quá nhiều góc cua

Chiều dài đường ống và số lượng co nối ảnh hưởng trực tiếp đến trở lực của dòng nước trong hệ thống. Khi đường ống đi quá xa hoặc có quá nhiều điểm đổi hướng, hệ thống có thể phát sinh:

• Tăng tổn thất áp suất.
• Giảm lưu lượng nước tại điểm sử dụng.
• Tăng tải cho bơm tuần hoàn.

Vì vậy, thiết kế đường ống cần tối ưu tuyến đi, hạn chế các đoạn vòng vèo không cần thiết và bố trí hợp lý ngay từ giai đoạn thiết kế để đảm bảo hiệu quả vận hành lâu dài.

Câu hỏi thường gặp về thiết kế đường ống nước nóng trung tâm

Có bắt buộc phải có đường hồi nước nóng không?

Không phải mọi hệ thống đều bắt buộc có đường hồi. Tuy nhiên, với công trình lớn, nhiều điểm sử dụng hoặc khoảng cách xa giữa bồn bảo ôn và thiết bị dùng nước nóng, đường hồi tuần hoàn là giải pháp rất cần thiết để đảm bảo tốc độ cấp nước và nhiệt độ ổn định.

Nên dùng ống PPR hay inox cho hệ thống Heatpump?

Cả hai loại đều có thể sử dụng. PPR phù hợp với nhiều công trình dân dụng và thương mại nhờ chi phí hợp lý, trong khi inox phù hợp với công trình yêu cầu cao về độ bền và vệ sinh. Việc lựa chọn cần dựa trên quy mô công trình, ngân sách và yêu cầu vận hành.

Vì sao hệ thống nước nóng trung tâm bị nóng chậm?

Một số nguyên nhân thường gặp gồm:

• Không có đường hồi tuần hoàn.
• Bơm tuần hoàn không phù hợp.
• Đường ống quá dài.
• Thiếu bảo ôn.
• Thiết kế lưu lượng chưa tối ưu.
